【LightWave】UVマップを半分展開して節約できるかテスト

今回は UV マップを半分だけ展開して節約できるか試してみました

勉強のために他の方が作られたモデルを眺めることがあります

そして、その中でたまに顔や体の UV マップが半分だけ作られているのを見かけます

これを見て

と思ったわけです

そこで実際にやろうとしますが、我が LightWave ・・・

情報がねぇっ！

悲しいっ！

まあ ここまではいつものこと

無いものは無いので仕方ありません

ある日いつものようにとポチポチモデリングしていたところ、「頂点マップの鏡面コピー」という機能を発見

最初はこれが UV マップに使えるか不明でしたが、UV マップを半分に節約できることが分かりました

一方でつまづいたところもありましたので、そちらも気を付けながら今回記録していきます

準備

ウェイトとモーフ入りのオブジェクトを用意する

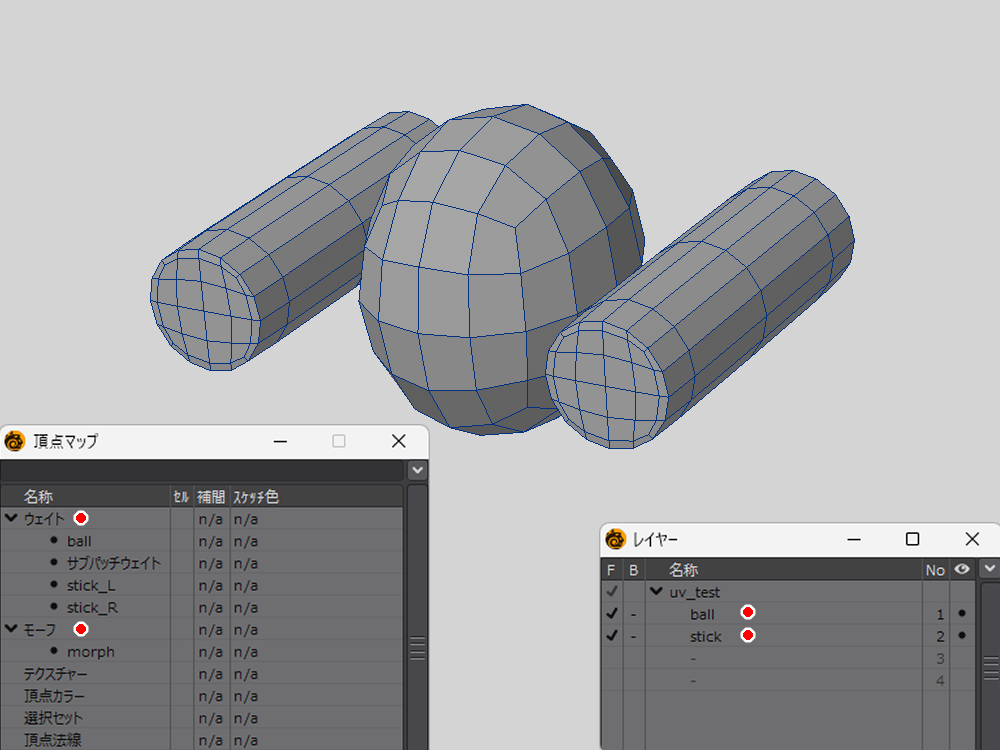

まずはテスト用のオブジェクトを用意します

また条件として、以下マップが入っている状態にしました

このようにしたのは自分のモデルの場合、UV 展開の作業が一番最後になるような設計にしているからです

手順

それでは実際に UV マップを展開して節約していく方法をやっていきます

こんな流れになりました

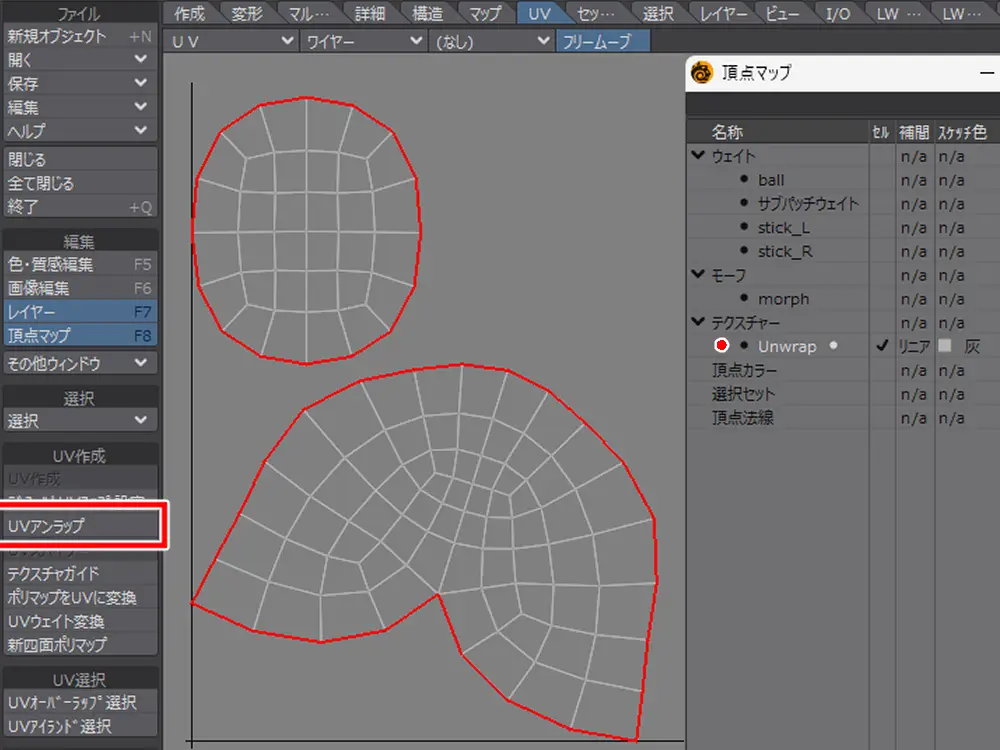

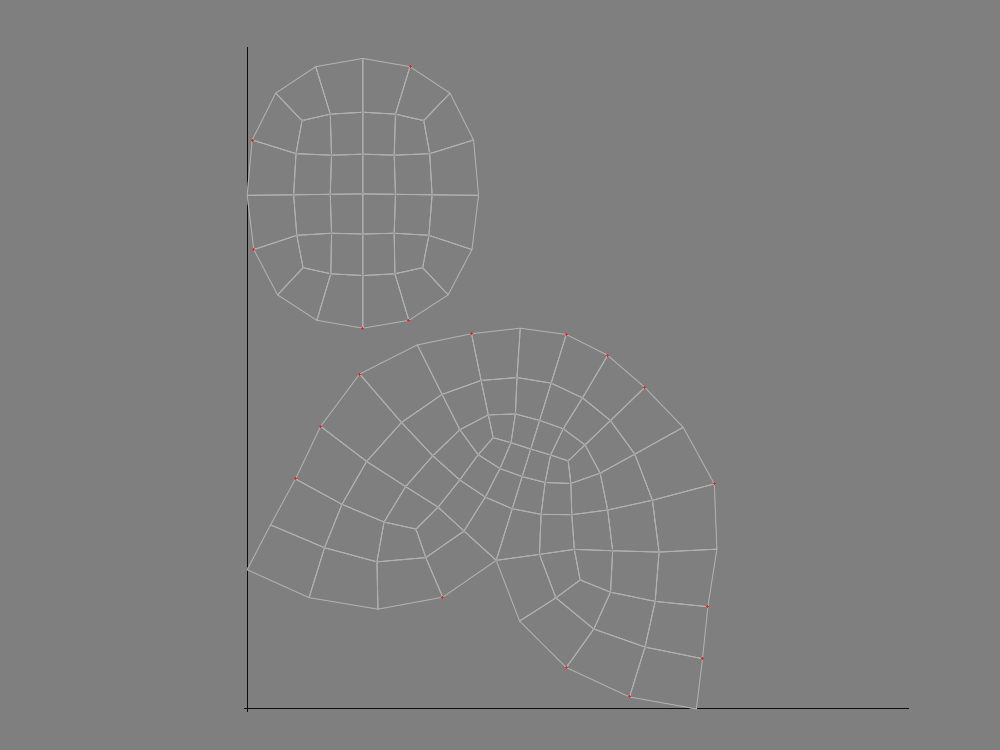

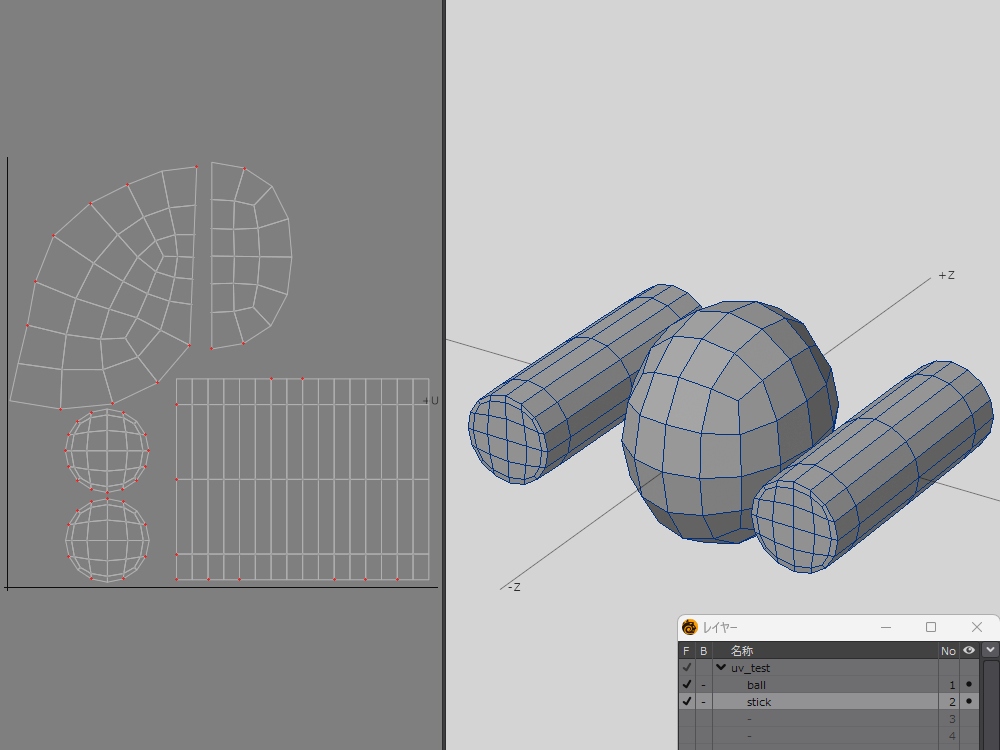

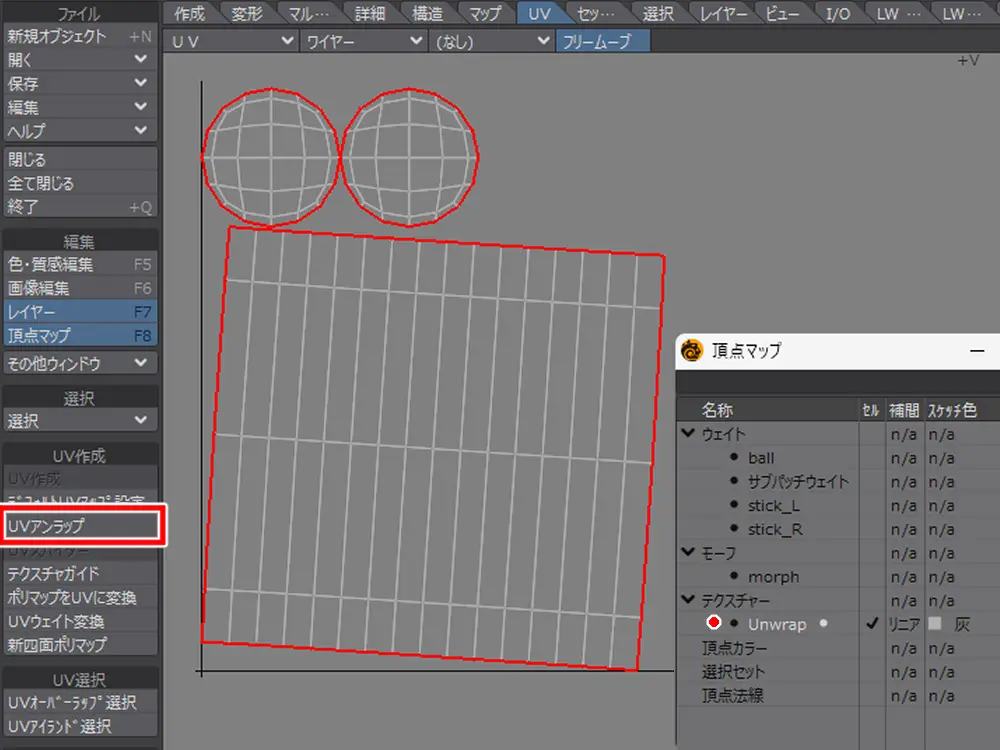

UV 展開をする

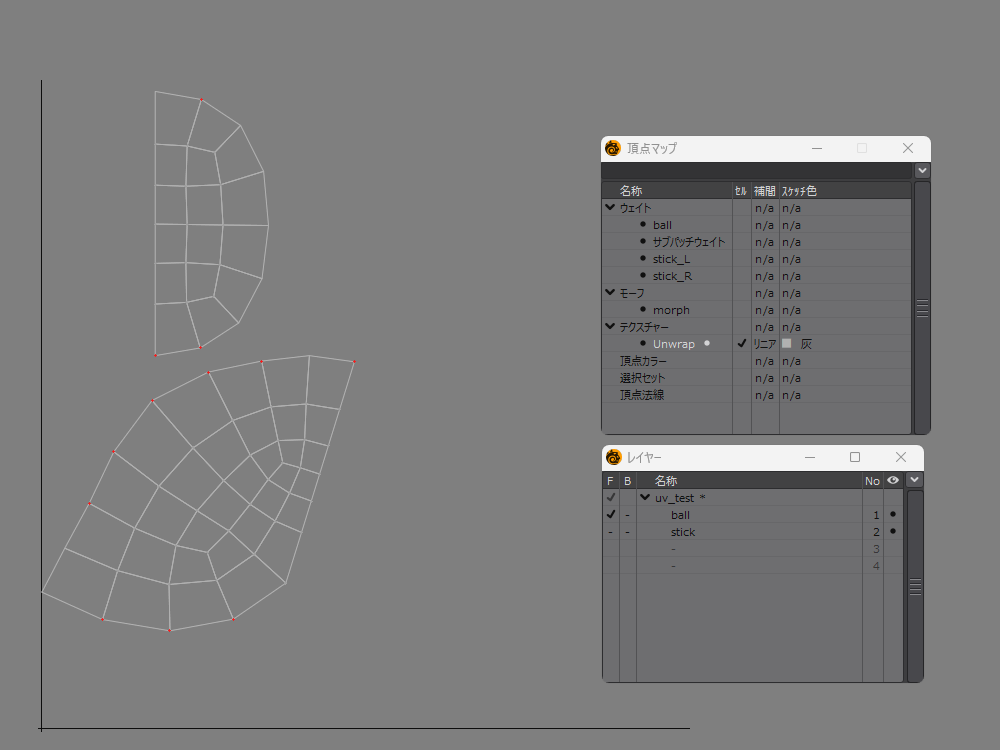

UV を半分削除する

ポイント選択モードに切り替えて、右半分だけ選択

選択出来たら、「マップ消去」で選択した UV マップを消します

ショートカットキーは ＿（アンダーバー）

間違って Delete キーを押すとモデルの方も消えてしまいます

おまけにポリゴン選択モードで選択した状態で「マップ消去」すると、消したくないところまで消しちゃうので、これも注意です

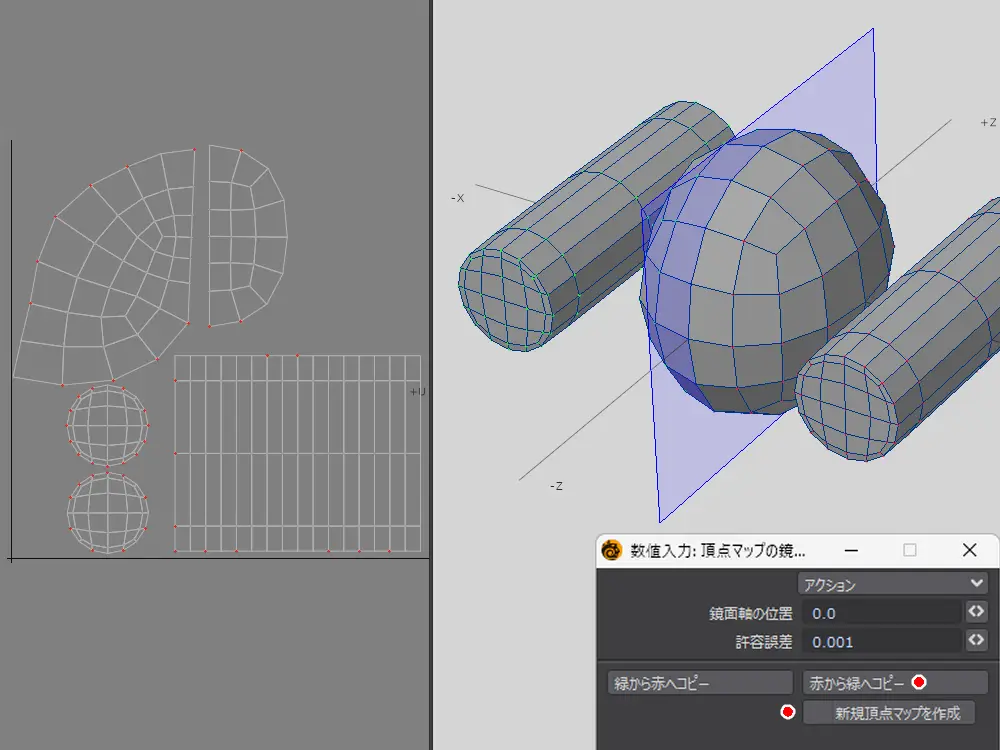

頂点マップの鏡面コピーをする

結果

これで UV マップを選択するとオブジェクトも左右選択されることが確認できます

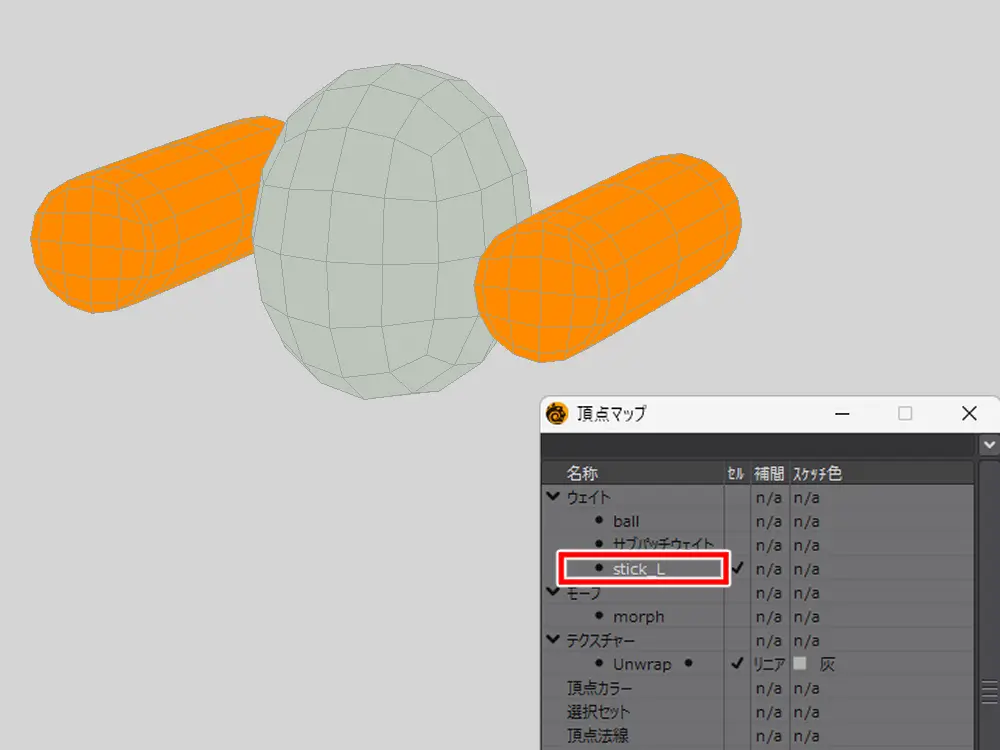

ウェイトもモーフも壊れていません

狙い通りの結果になりました

まとめ

それではまとめです

今回は標準機能だけで、UV マップを半分だけ展開して節約できるかどうかのテストをやってみました

えっと・・・感想ですが、これはちょっとクセがありますね

うん クセつよですわ

オブジェクトを操作するときと、UV を操作するときで若干の違いがあるので混乱します

困ったのが Alt+ 矢印キーで微調整ができないこと

よく使うものなので、UV マップをギリギリ詰め込むのは標準だと厳しいです

おまけに他のソフトにあるような UV マップの自動整列やパッキング、選択したエッジの保存が無いのもちょっときつい

ただ、この「頂点マップの鏡面コピー」

これマップ系なら何でも鏡面コピーできるんですね

試してみたのですが、ウェイトもモーフも普通に鏡面コピーできました

使いどころが多そうなので、今後もいろいろ試してみます

それでは、お疲れさまでした～

おまけ

オブジェクトの鏡面コピーでも節約UVができる

「ウェイトとモーフを付ける前に先に UV マップを作りたい」

なんてこともあると考えたので、おまけでもう一つ方法を残しておきます

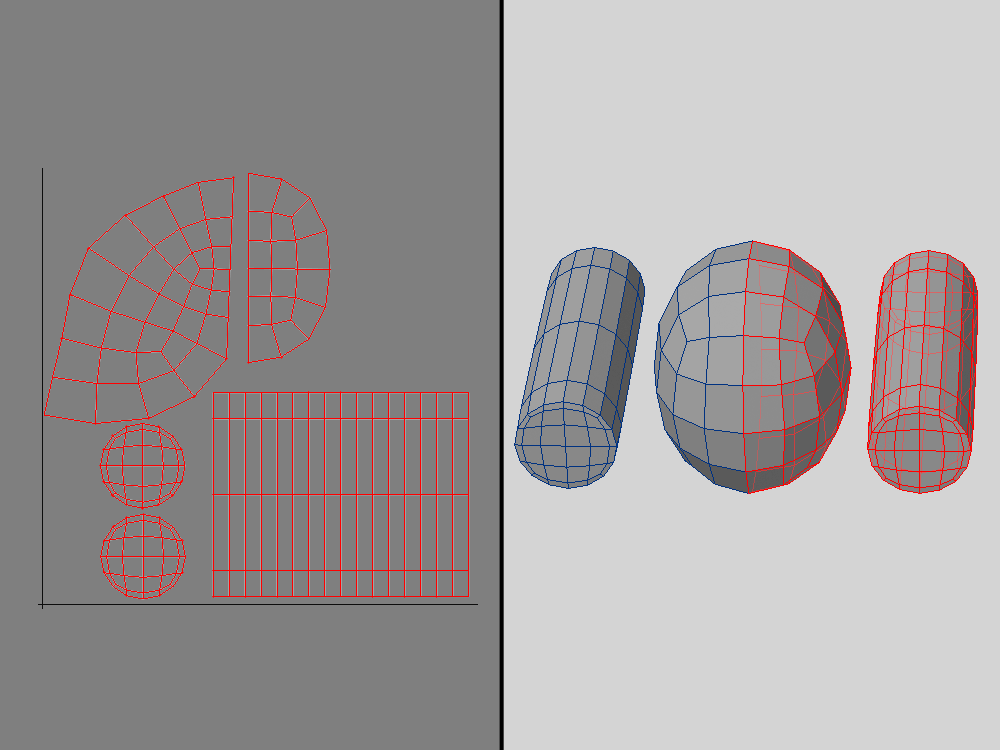

半分しかないオブジェクト、かつ半分だけ UV が展開されていたとします

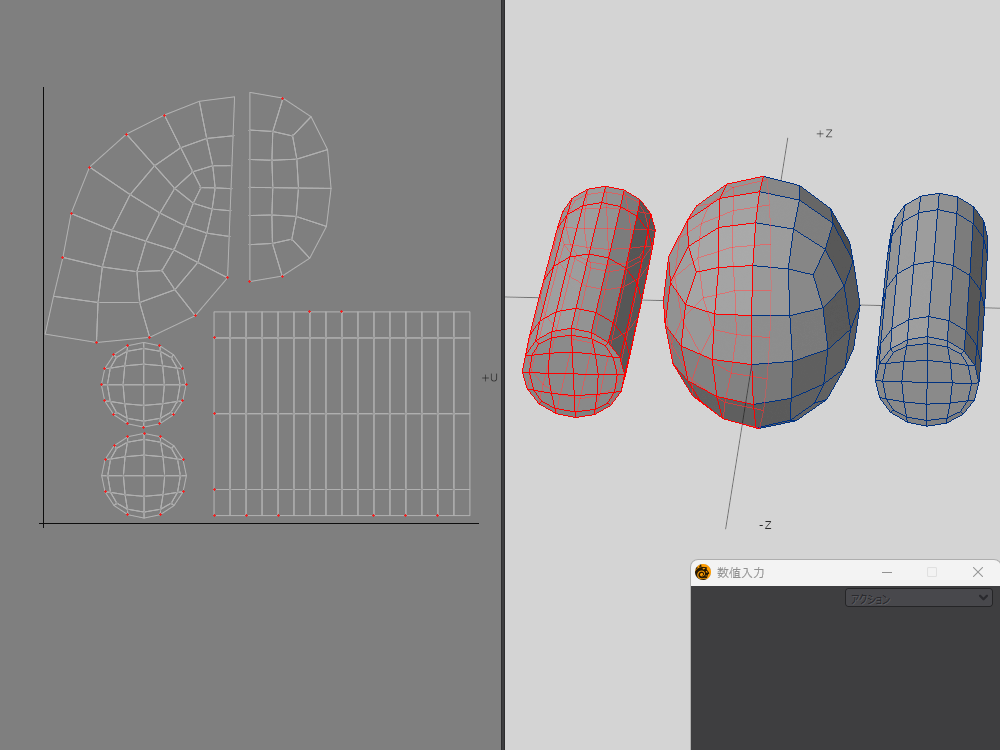

通常のオブジェクト用の鏡面コピーを実行すると、UV の方も一緒に鏡面コピーされます

最短で UV マップを半分で作って、節約したい場合には使えそうです
