【LightWave】NullでUVマップを動かして視線移動させる方法

今回は Null で UV マップを動かして視線移動させる方法についてやっていきます

一度はやってみたかった機能

目の視線移動と言えば

の以上のやり方がありますが、カートゥーンによくあるような楕円形の目だと、どちらも適用できません

そこでもう一つの方法としてあるのが、UV マップ自体を動かして視線移動させるタイプ

この方法ならモデルの形状に縛られることなく、動かすことができます

ただ、LightWave で具体的なやり方も見当たらなかったので、勉強もかねて探ってみました

結果として分かったのは、 Image ノードにある UV OffSet に Null の座標値を入力してあげればできることが分かりました

そして、Sign ノードとうものが結構重要であることも理解

そんな内容をいつものようにメモっていきます

準備

UV 展開済みのモデルを用意する

まずは物が無いと始まらないので、簡単なモデルを用意

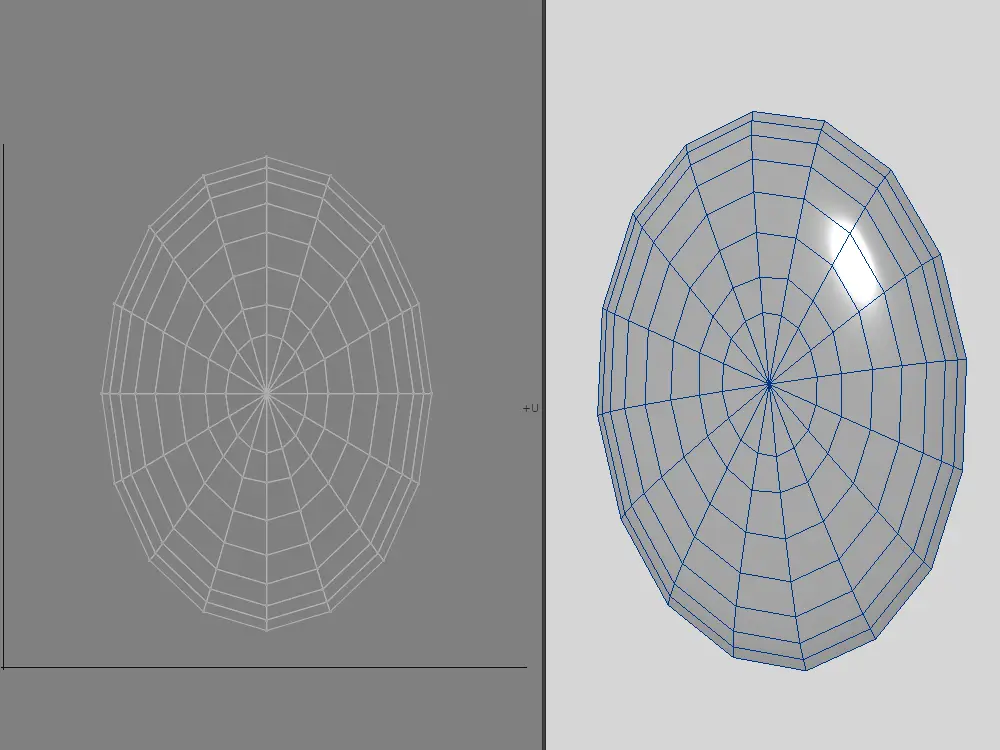

UV アニメーションは UV マップを動かして見え方をコントロールするので、UV マップもサクッと展開しておきます

テクスチャを用意する

LightWave から UV 画像を EPS ファイル出力して、 Photoshop か Affinity というペイントソフトで一旦読み込みます

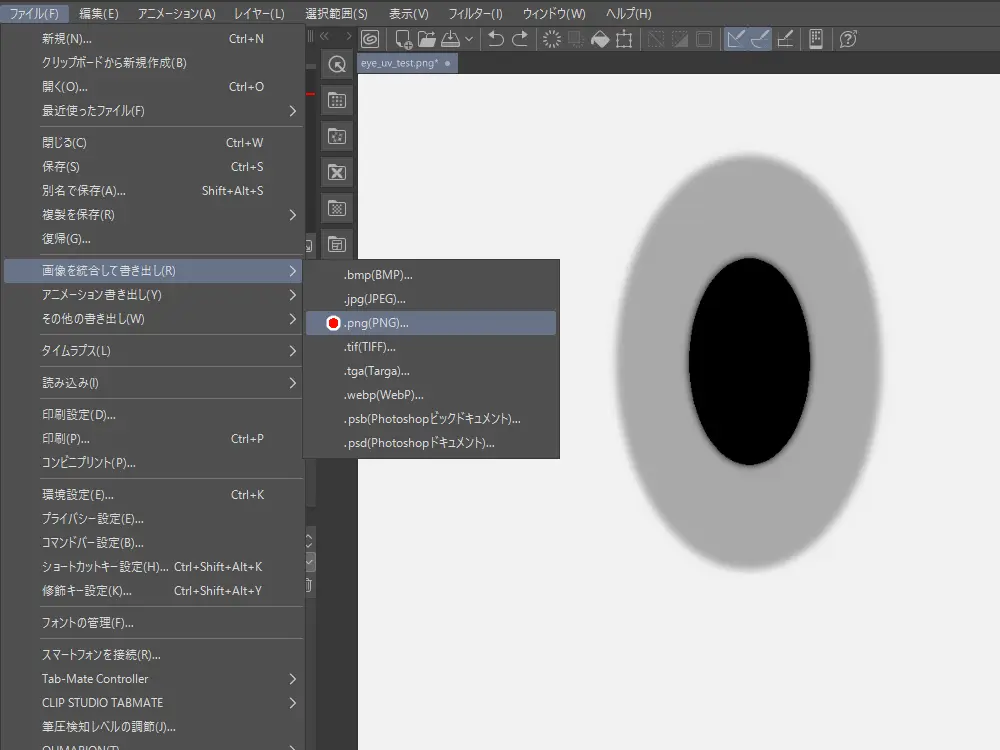

読み込んだらそのまま PNG 出力で書き出し

テクスチャそのものは Affinity でそのまま作業しても良かったですが、自分は慣れている CLIP STUDIO PAINT PRO に読み込んで作りました

画像仕様は 1024 x 1024 の正方形

出力ファイル形式は PNG です

Null を用意する

レイアウトに読み込んで、コントロール用の Null を用意

ショートカットは Ctrl+N

必要なら編集から選択色や形状を変更します

もし勢い余ってデフォルトのまま行ってしまった場合は、オブジェクトプロパティからアピアランスタブ内の「カスタムオブジェクト追加」の中にある「アイテム形状」を追加すれば、再編集できます

UV を動かす方法の手順

それでは準備もできたので、サクサク進めていきます

手順はこのようになりました

必要なノードを用意する

オブジェクトを選択した状態で、「色・質感編集」を開く

そこからノード編集画面に飛びます

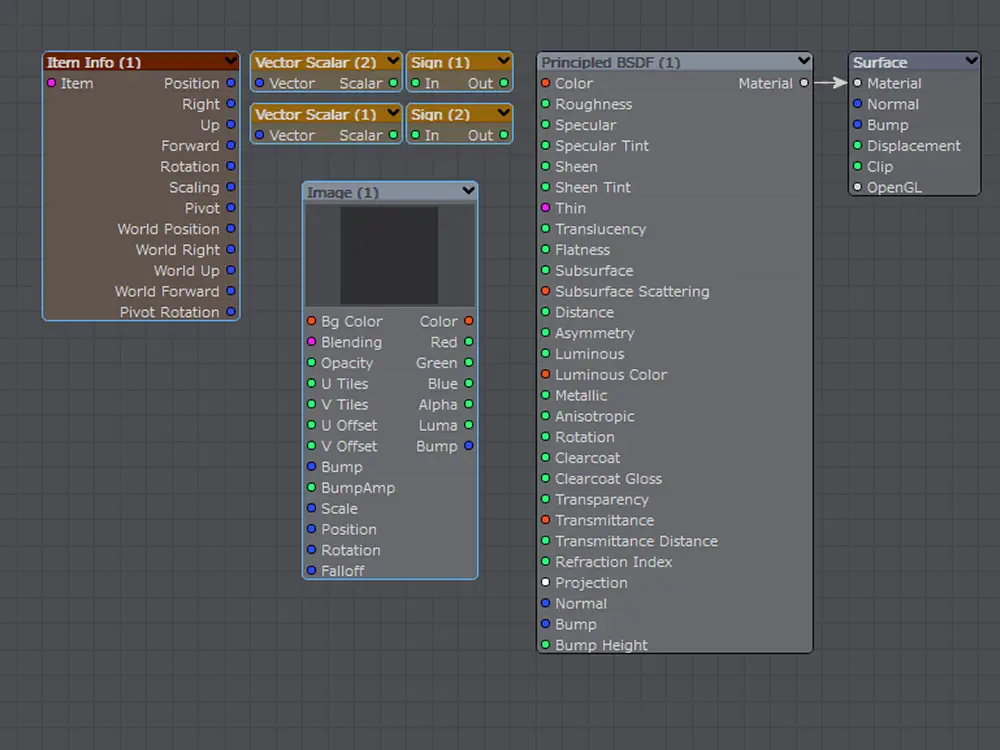

検索窓から必要なノードを呼び出して、ノード編集内に配置

使うのは以下のノードとなっています

Sign というノードがありますが、これが結構重要

Null コントローラーを右に動かすと内部的に UV マップも右に動きますが、錯覚で画像は左に動くように見えます

つまり、コントローラーとは逆方向に目を動かしているような感じになっちゃうわけです

その問題を解消するために、この Sign というノードでマイナス値を付けて、コントローラーと画像の動きが一致するようにしました

各ノードを接続する

各ノードをガンガン繋げていきます

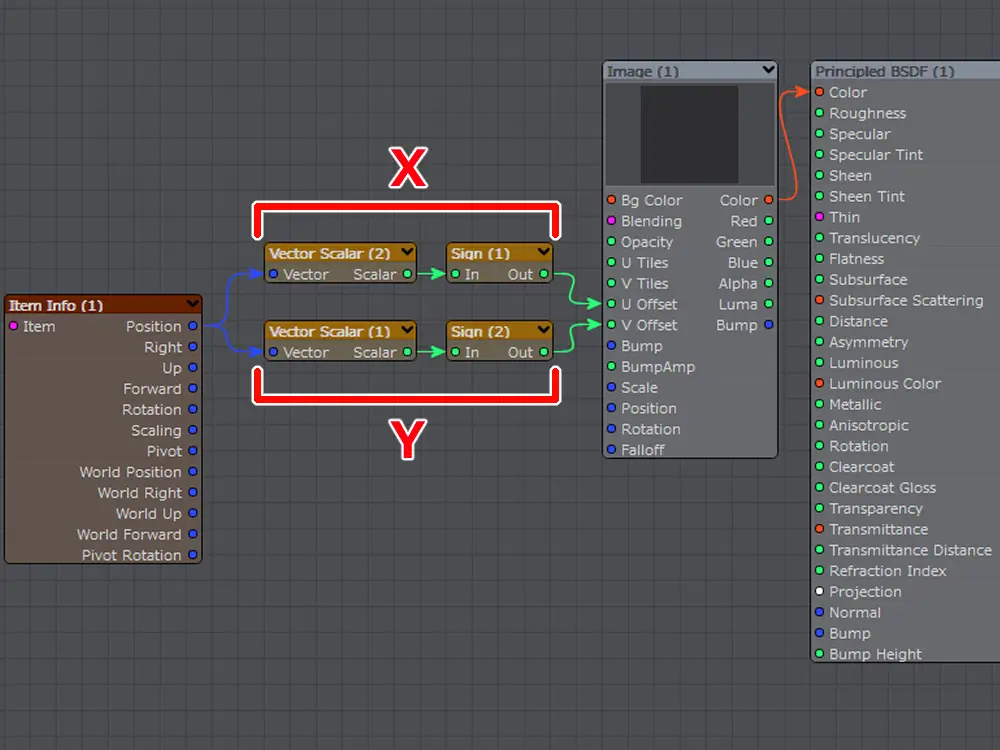

Vector Scalar と Sign というノードを二個ずつ用意しているのは、横軸と縦軸の分が必要だったからです

また、最初勘違いしていたのですが、Sign 以降に繋げる先は Tile じゃなくて Offset です

Tile はUV マップのマス目の縦幅と横幅の事を指しているようなので、繋ぐとどんどんテクスチャが伸びたり縮んだりします

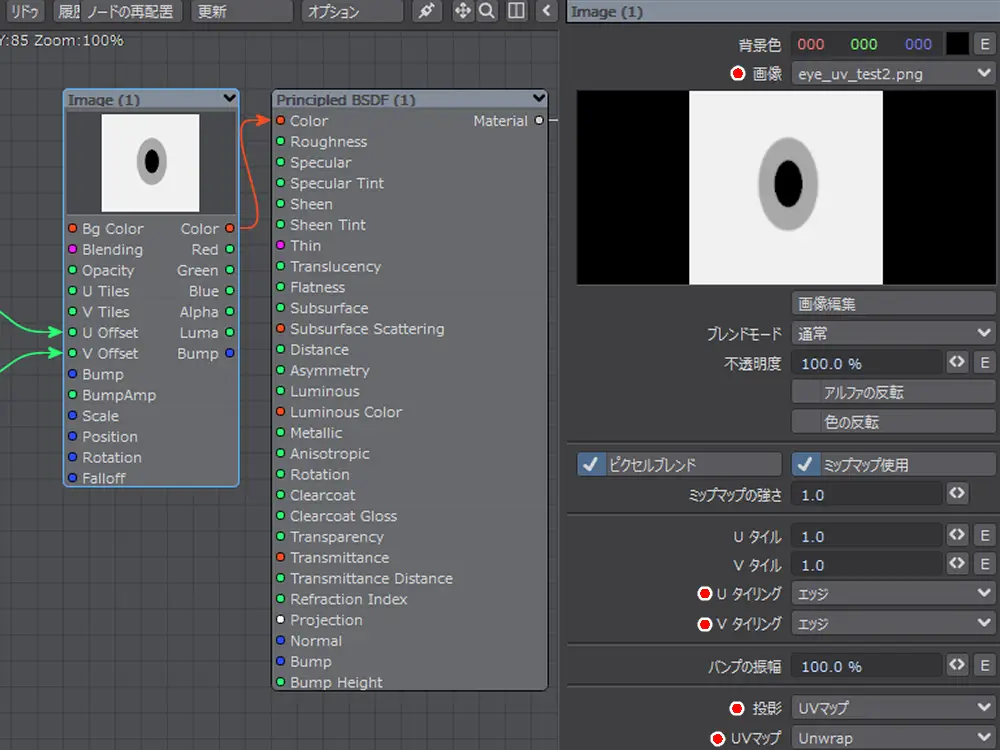

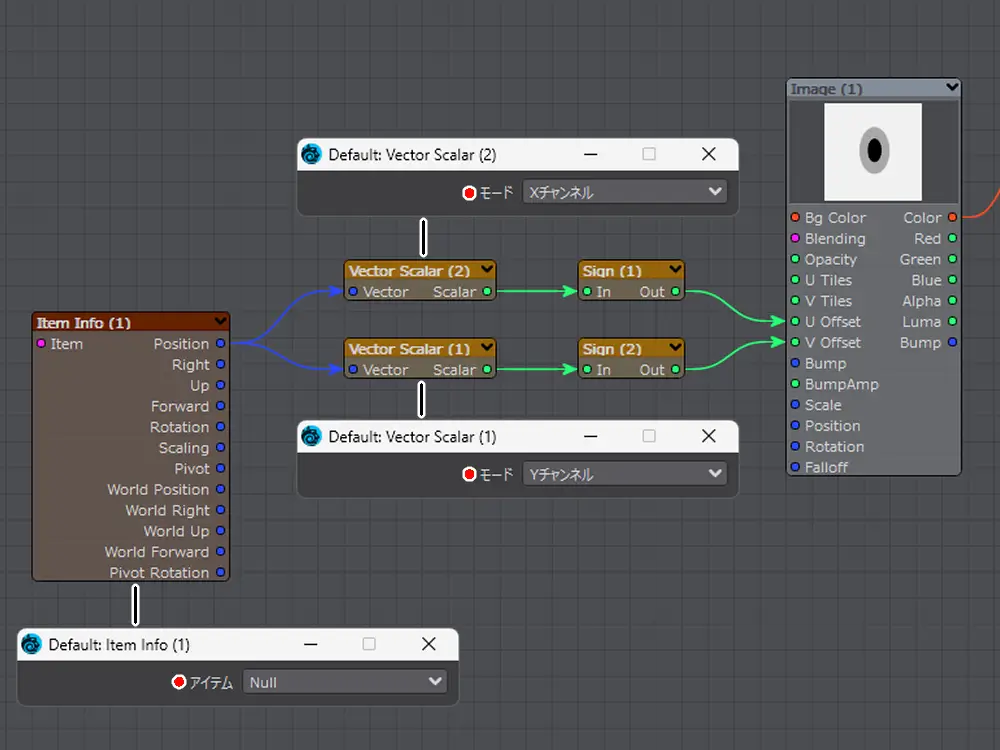

ノードの中身を設定する

結果

あとは動作確認です

テクスチャソリッドワイヤー表示だと何故か変化が見られなかったので、VPR 表示に切り替えて動作確認をしています

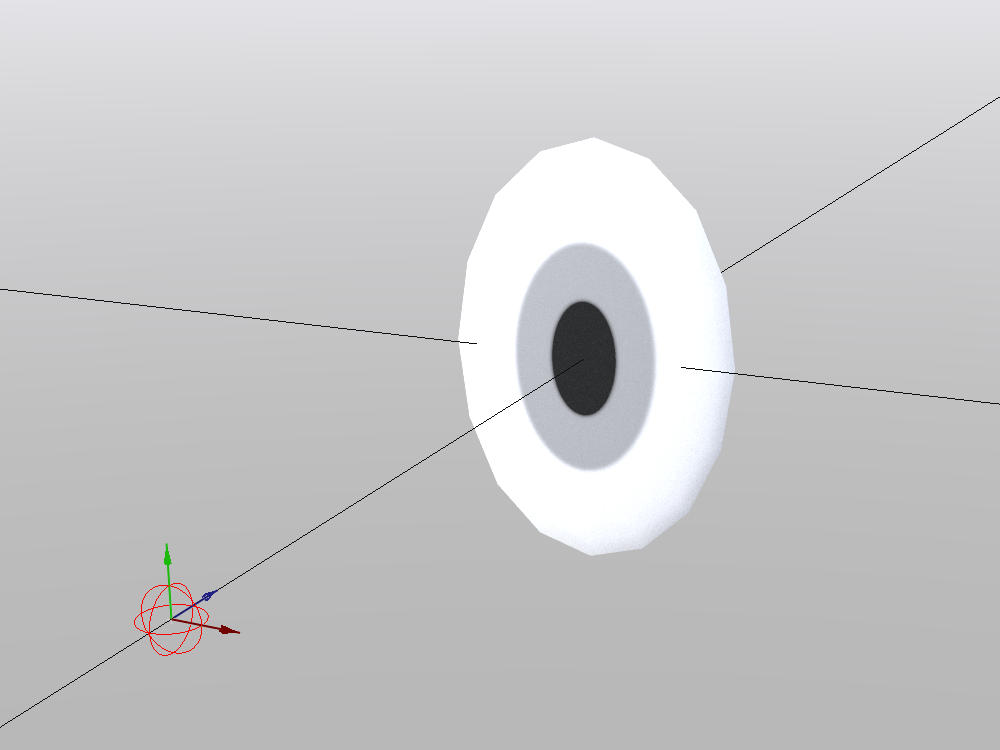

Null を動かすとコントローラーの動きに合わせて、テクスチャが動かせているのが分かります

ついでに、モデルを複製したタイプも試してみましたが、一つの Null で問題無く両目を動かすことができました

まとめ

それでは、いつものように軽くまとめます

今回は Null で UV マップを動かして視線移動する方法についてやっていきました

一度は試してみたかったものですが、コントローラーの動き通りの結果にするのが地味に難しかったです

最初は反転を意味する Invert ノードを使うのかな？と思っていましたが、まったく違う結果になりました

なんとなく Math ノードの Scalar 群の中にマイナス値が当てられるノードがあるんだろうなという当てずっぽうでできちゃったわけですが、まあ・・・まあ良い勉強になりました

今後も Sign ノードを使うかもしれないので、よく理解しておこうと思います

今回の Null を使った UV アニメーションは今の所、目の視線移動くらいしか思いつかないですが、忘れないようにしておきたいところです

それでは、お疲れさまでした～
