今回は LightWave で前髪を透過するまゆ毛が表現できるのか、どうやってやるのか試してみました
アニメやゲームでよくある表現の一つ
他のソフトでは
- まゆ毛の描画順を変える
- ノードを組んで表現する
- 物理的にまゆ毛を手前に置く
- シェーダーを使って表現する
- 画像の毛先の部分だけ透明にする
など、探せばいろんなやり方・手法が見つかります
ただ・・・ただっ！！
LightWave での明確なやり方が全然ありませんっ！
じゃっく
なぁんでだよーぃっ！！
なんで無いねんっ！とは思いましたが、これはもう・・・しょうがない
シェア率からして仕方が無いです
無いもんは無い
いつものように「無ければ作れば良い」精神で進めてみました
とりあえずもっとも簡単そうな
「毛先の一部を透明にして実現する」
方法をテストしてみました
これは MMD モデルでも使われているものです
最初ちょっと思っていたのと結果が違ったので、少し詰まりました
ひとまず、やり方が分かったので記録を残します
準備
まずは各パーツに対して準備をします
ただの確認なので、UV を展開したりボーンを入れたりはしないです
色画像を用意する

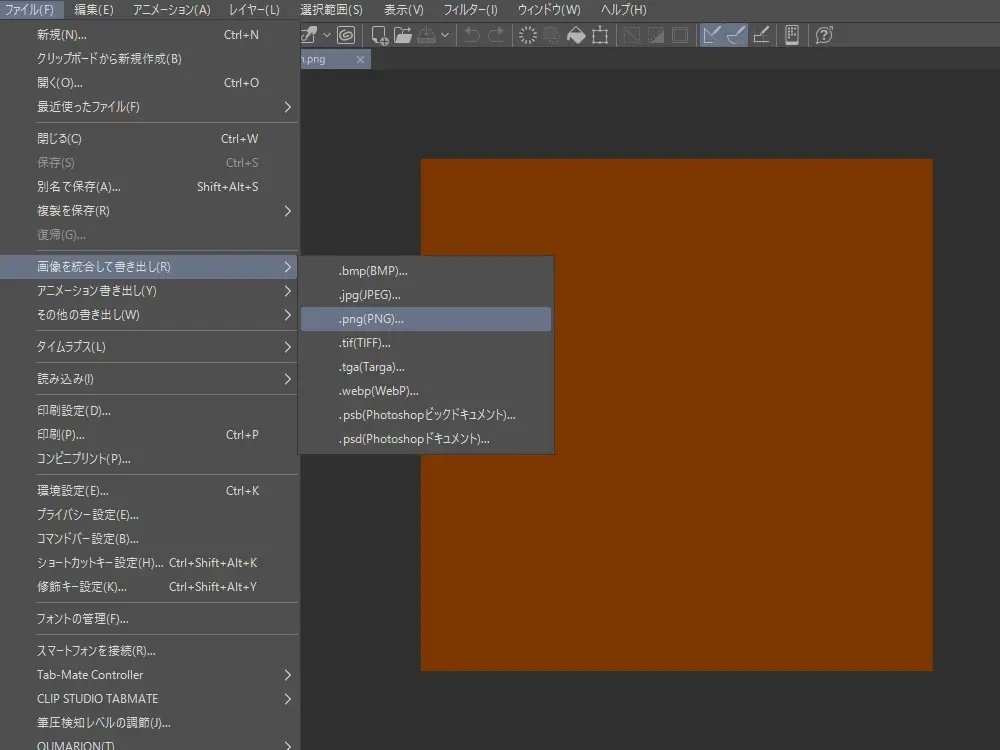

ペイントソフトを使って、テクスチャー用の色画像を作っておきます
大きさは 1024×1024 の正方形
用意した色画像は以下です
- 肌：skin
- まゆげ：black
- 髪の毛：brown
保存形式は PNG としました
サーフェイスを設定する
まずはサーフェイスの設定から

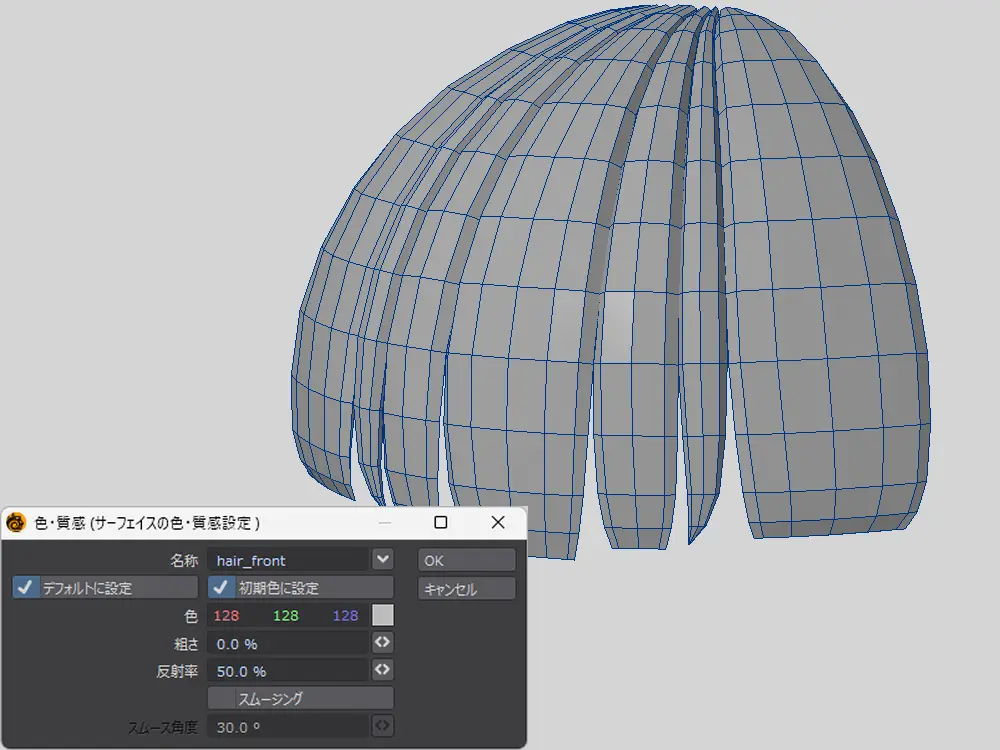

設定したいパーツを選んで、「色・質感」から名前を決めながら作ります
ショートカットキーは Q
- 体：body
- 前髪：hair_front
- 横髪：hair_side
- 後髪：hair_back
- まゆ毛：eyebrows
必要なら他のパーツも設定

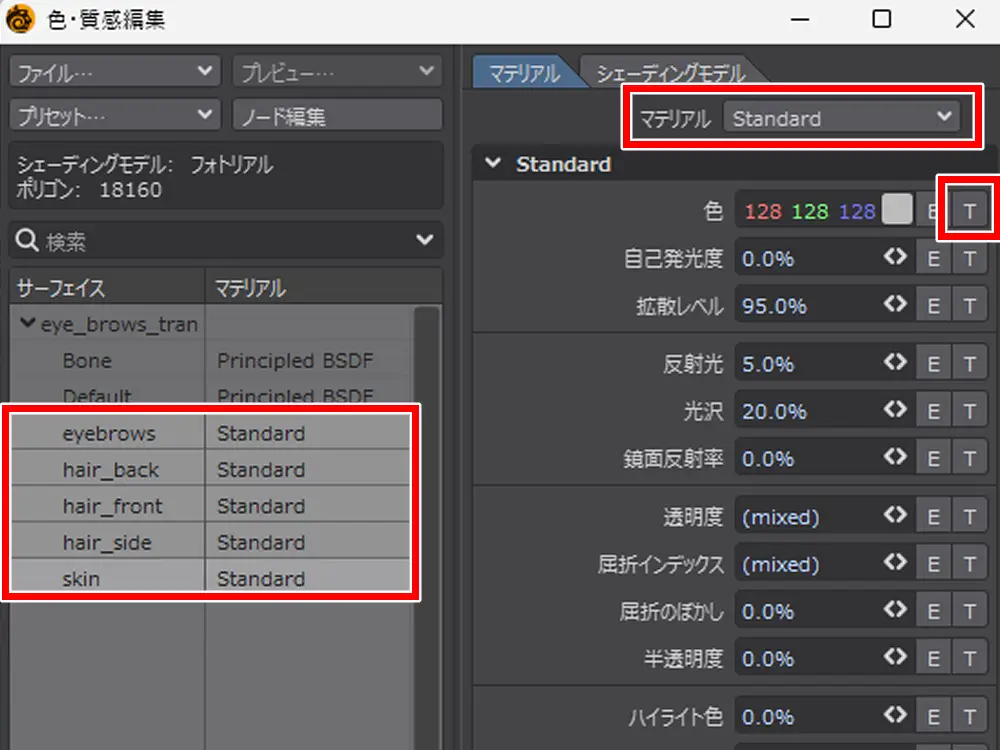

色・質感編集を開いてマテリアルを変えていきます
LightWave のバージョンが2018以降だと、初期設定で Principled BSDF になっているはずです
サーフェイスを複数選択した状態で、これを Standard に変更
どれか一つサーフェイスを選んで、色項目の右端にある T をクリック

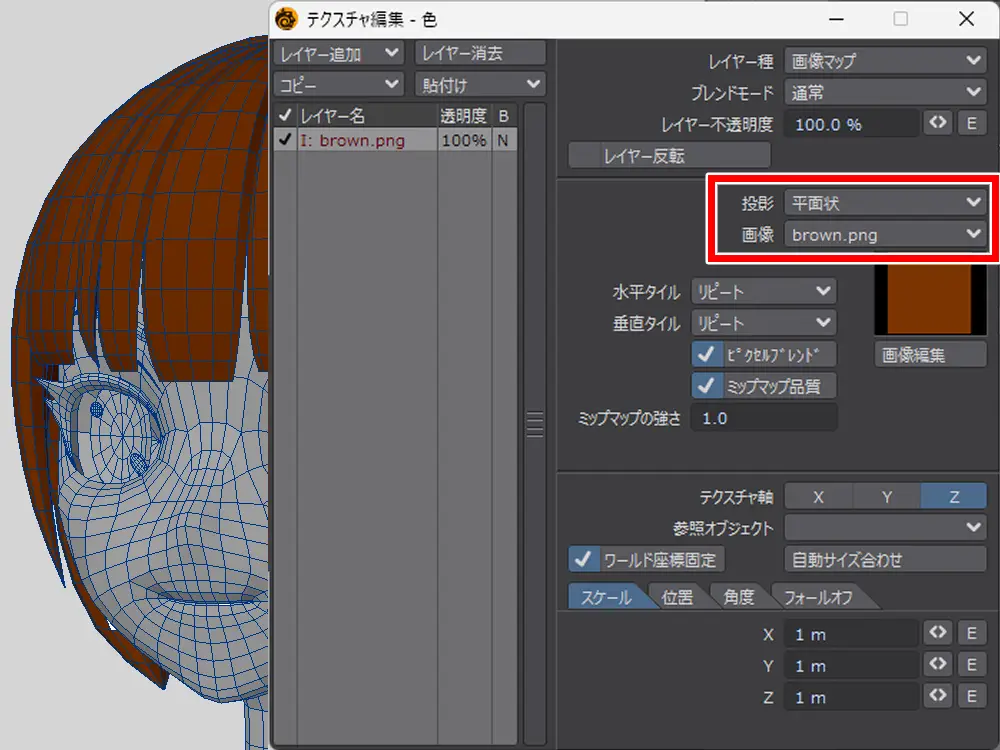

テクスチャ編集の画面が開くので、先ほど作った色画像を設定します
投影を平面状にして、貼り付けたい画像を設定
他のサーフェイスも同じように設定します
じゃっく
ただのテストなので結構適当

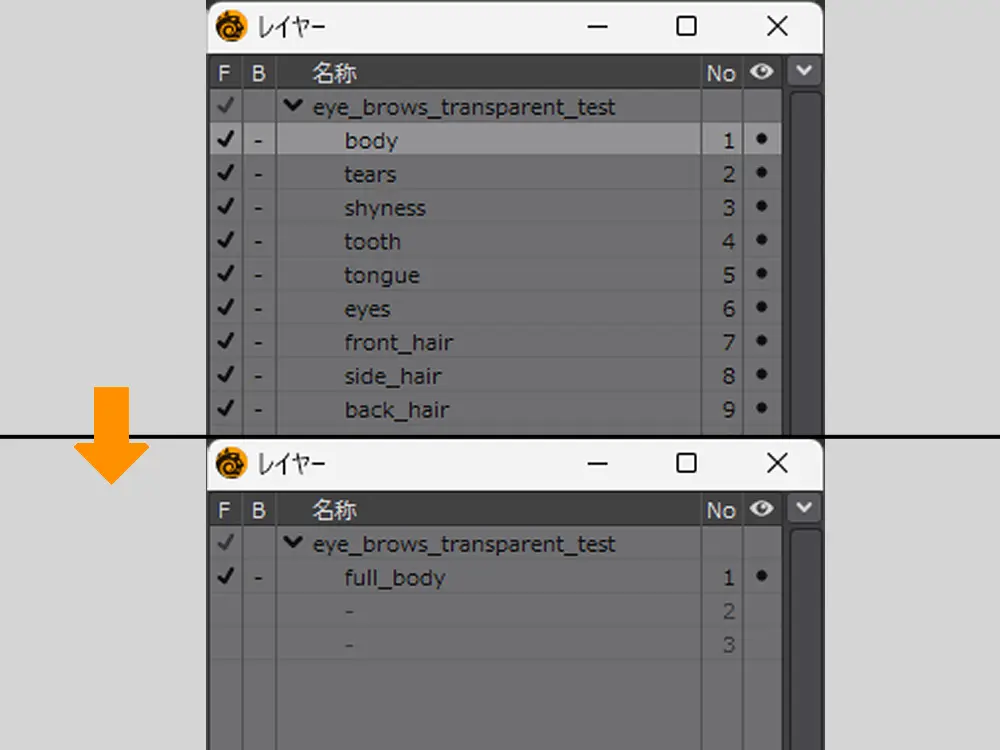

一つのレイヤーにまとめる
最終的にはオブジェクトを一つのレイヤーにまとめる予定なので、完成形に近い状態にしました
まとめたらレイアウトへ、ぽいっと投げます
質感編集で見た目を調整する
レイアウトの質感編集から見た目を少し調整
光沢を調整したり、スムージングを有効にしたりして見やすく変更します
サーフェイスの設定はこれで OK
レンダープロパティを設定する
透過の状態は VPR かレンダリングで確認しますが、初期状態だと「レイトレースシャドウ」が有効になっています
これが有効になっていると不要な影ができてしまうので、チェックを外してオフに
これで準備完了です
手順
準備ができたので、実際に毛を透過させていきます
手順はこんな感じ
流れとしては、まず毛先だけ透過させるためにマスク画像を作ります
作ったら色・質感編集の「透明度」のテクスチャーにマスク画像を設定
あとは VPR かレンダリングを実行すれば、毛先が透過されているのが確認できる、といった感じです
マスク画像を作る
どのペイントソフトでも良いので、マスク画像を作ります
サイズは 1024×1024、形は正方形で作成
書き忘れていましたが、ソフトは CLIP STUDIO PAINT PRO を使っています

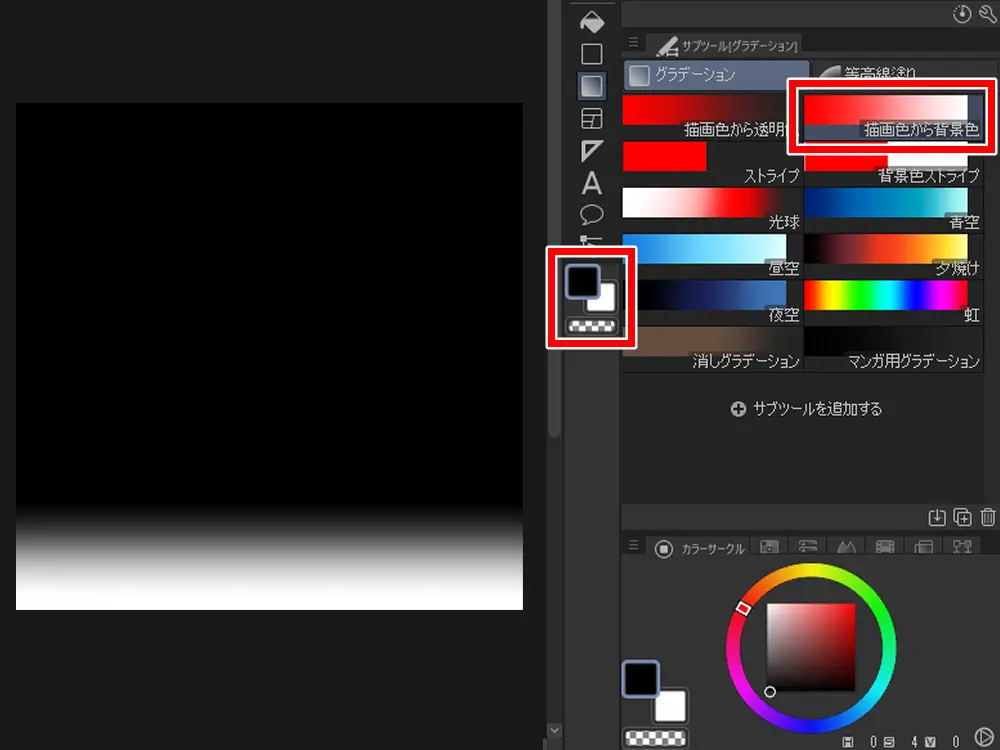

メインカラーは黒、サブカラーは白
毛先は下側に来ると考えて、グラデーションツールで真下に向かってペイントします
毛先の透過なので少しだけ
色の意味はこうなっています
- 黒：何も影響を与えない
- 白：何らかの影響を与える
白で「透明度」に影響を与える、と考えると分かりやすいかもしれません
実はここなんですが、最初この下側を透明色にしていました
要は勘違いです
いくらやっても反映されなかったので、てっきり LightWave では使えない方法だと思っちゃいました
じゃっく
危険な思い込みだ・・・

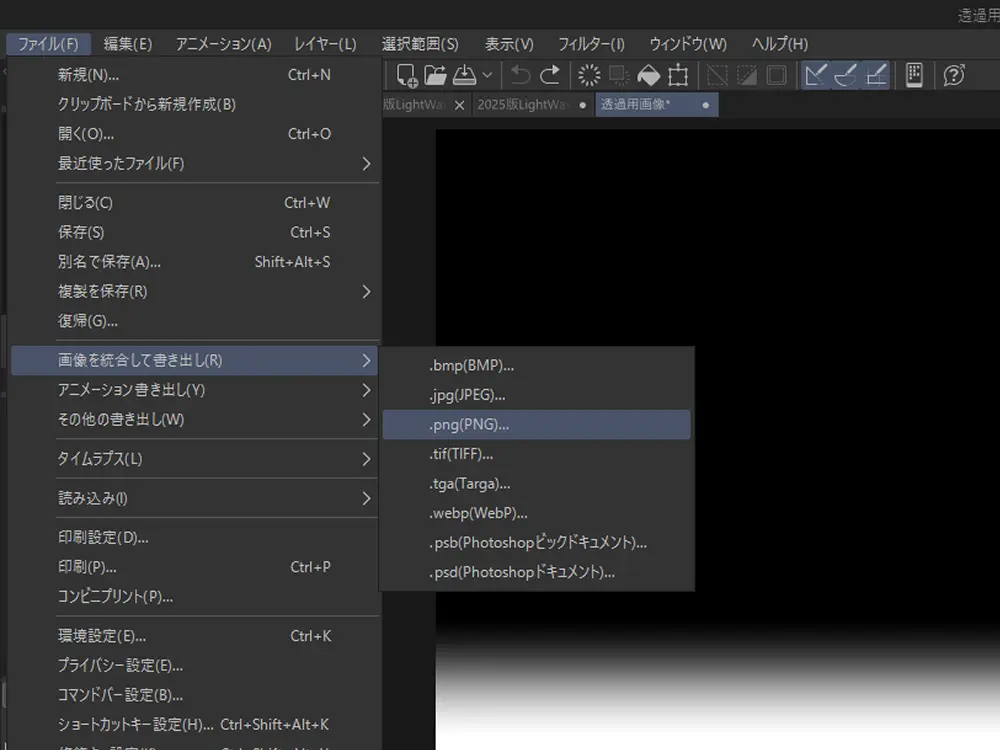

マスク画像は色画像と同じ PNG で保存しました
ちなみにTarga でも TIFF でも使えましたが、WebP は対応していなくてダメでした
じゃっく
ウェッピーッ！！
作った画像を貼る

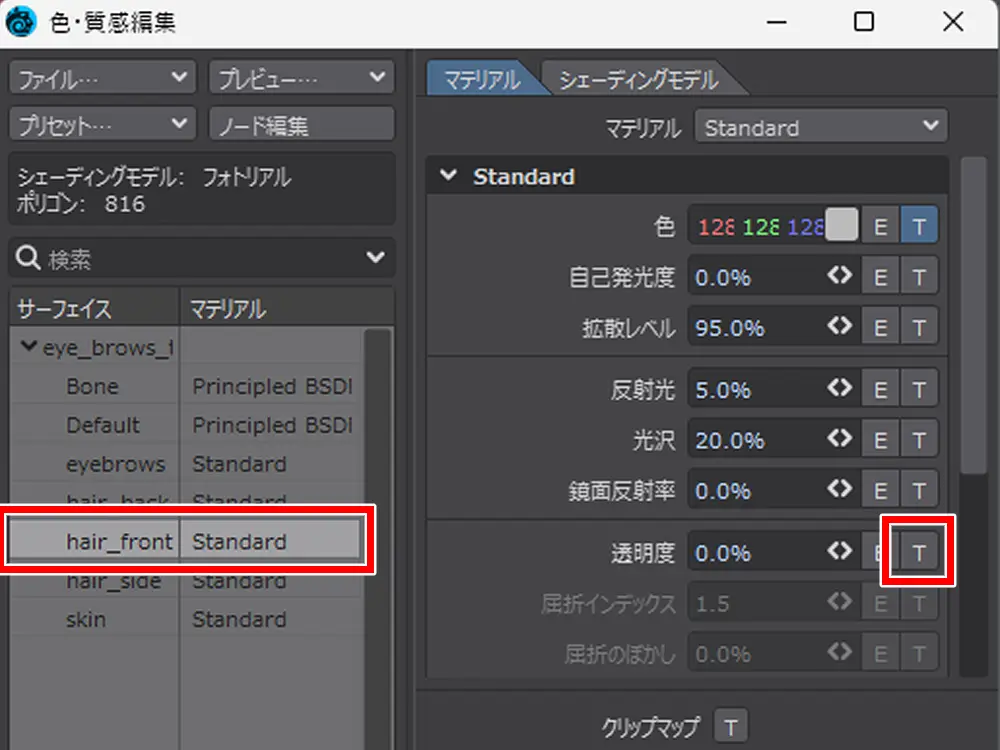

前髪の透明度を変えたいので、「透明度」の項目の T をクリック
テクスチャ編集を開きます
じゃっく
まゆ毛じゃないことに注意

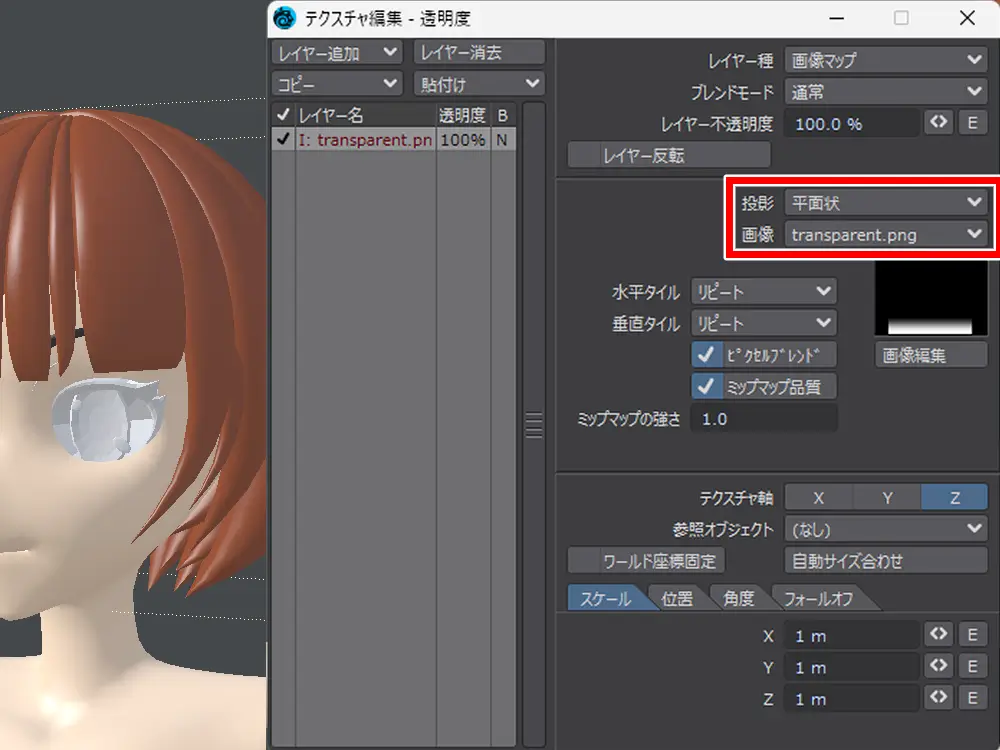

先ほど作ったマスク画像をセット
投影は初期状態の平面状のまま
VPR を有効にする
VPR を有効にして確認してみます

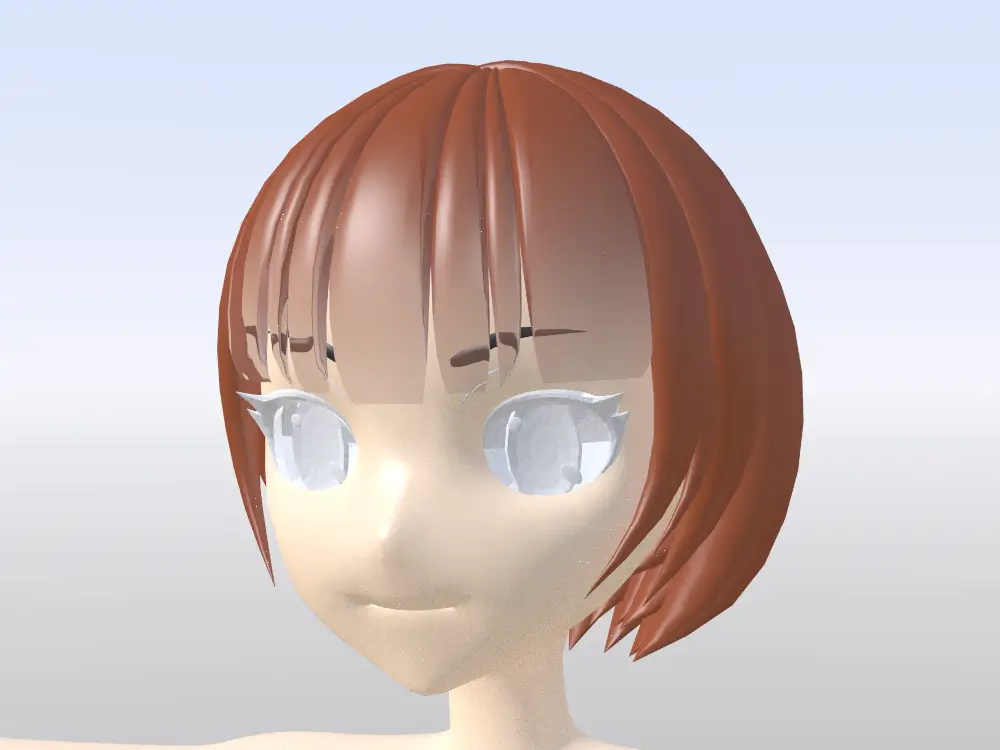

すると、まゆ毛が前髪を透過して見えるようになりますが、透過面積が広すぎておかしなことになっています
じゃっく
ガラス細工にみたいだ
質感編集から調整する

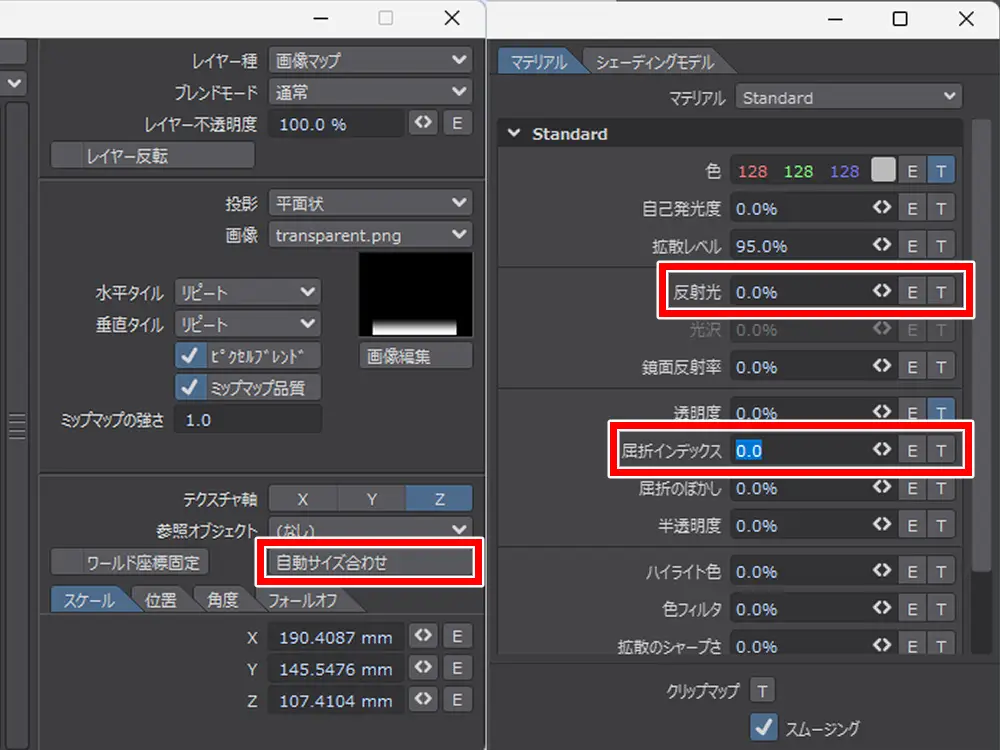

もう一度、前髪の透明度のテクスチャ編集をオープン
その中の「自動サイズ合わせ」をクリックします
そして、色・質感編集の「反射光」と「屈折インデックス」を 0.0 に変更
もう一度確認
今度こそ大丈夫そう
まゆ毛が少しだけ見えるようになりました
じゃっく
OK できた
これで完了です
まとめ
それでは今回のまとめを簡単に
- レイトレースシャドウはオフにする
- LightWave では毛先の透過で表現可能
- 透過させるには前髪の透明度を変える
- マスク画像で透明度の抜き具合を調整
- 黒は影響無しで白は何か影響を与える
今回は LightWave でまゆ毛の透過をどうやってやるのか調べてみました
MMD モデルと同じように毛先の透明度を変える考えでやってみましたが、うまくいって良かったです
最初は苦戦しました
てっきり色画像の毛先にあたる部分を透明にすれば、そのまま透明になるのかと・・・
じゃっく
ただポリゴンの色が出るだけでした
少しずつ理解を深めていきます
それでは、お疲れさまでした
おまけ

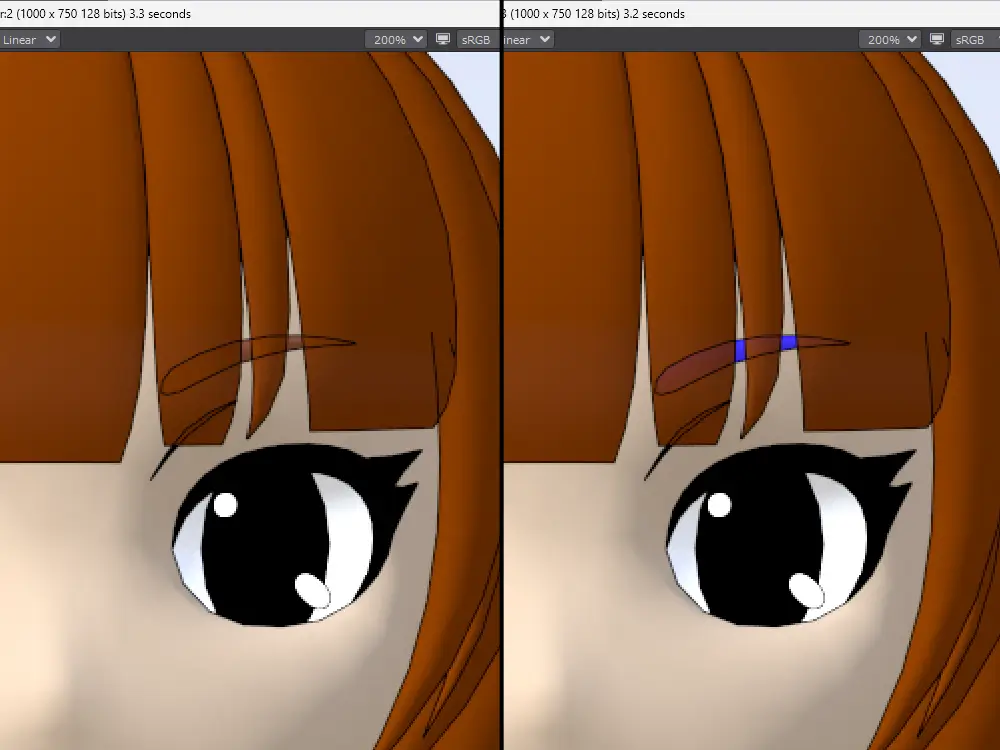

エッジを出してみた
髪の毛とまゆ毛が同じ色だったらどうなるのか気になったので、試してみました
同時にエッジも出して確認
思ったより良いように見えます
じゃっく
素人目線なので正しいかは不明

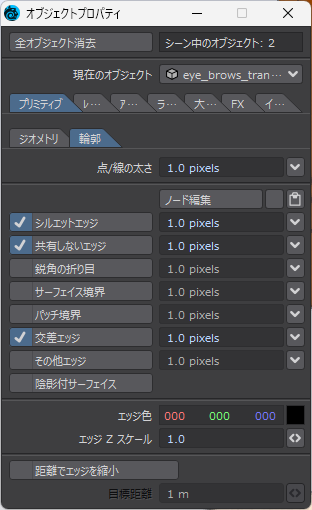

オブジェクトプロパティはこんな感じ
エッジを出すのは難しい印象でしたが、LightWave はチェックを入れるだけでできます
簡単で良いですね
グラディエントでの透過表現
質感編集で画像の代わりに、グラディエントでもできないか試してみました
こちらの方が毛先が透けていないので、よりイメージに近い感じがします

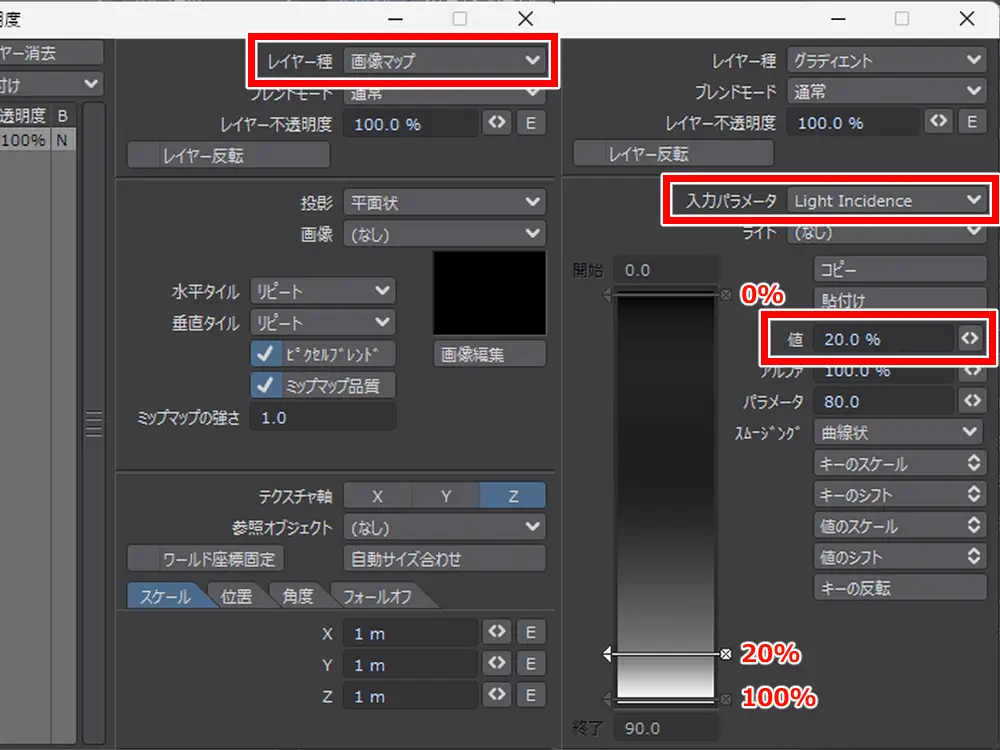

前髪の透明度のレイヤー種を「画像マップ」から「グラディエント」に変えています
グラディエントの中身はこんな感じ
入力パラメータを Light Incidence にして、値をだんだん大きく変えています
ただ、この方法にはちょっとした欠点が・・・
まゆ毛は髪の毛の色と同じじゃないと、表現としておかしい感じになっちゃいます
じゃっく
オーノーッ！
えっと・・・「ノード使う」しかないですかね これは
なんとかまゆ毛を完全に手前に出せないか、方法を探ってみます
追記：まだ実験中ですが、RayTrace ノードを使えば隠れているモノを透過できる、と分かりました
